Размещение и установка радиаторов: технические нормы, которые нельзя игнорировать
2026-06-25
В системе отопления радиатор является конечным отопительным прибором, и от его расположения и качества монтажа напрямую зависят эффективность обогрева помещения и безопасность эксплуатации. Будь то централизованное или поквартирное отопление, максимальная производительность радиатора во многом определяется соблюдением научно обоснованных, нормативных требований к проектированию и монтажу.
1. Размещение радиаторов: расположение определяет эффективность
Размещение радиаторов не может быть произвольным — оно должно учитывать теплотехнические характеристики здания, организацию воздушных потоков и функциональное назначение помещений. Согласно соответствующим техническим нормам, при размещении радиаторов следует соблюдать следующие принципы:
Во-первых, радиаторы предпочтительно устанавливать под окнами у наружной стены. Рациональность такого расположения заключается в том, что холодный воздух, проникающий через окно, эффективно нейтрализуется восходящим тепловым потоком от радиатора, что уменьшает температурный градиент в помещении и повышает комфорт. Если установка или прокладка трубопроводов в этом месте действительно затруднена, допускается размещение радиатора у внутренней стены.
Во-вторых, не следует размещать радиаторы в тамбурах между двумя наружными дверями во избежание значительных теплопотерь и риска замерзания. На лестничных клетках радиаторы следует распределять на нижнем этаже или в определённой пропорции по нижним этажам. Конкретные пропорции распределения для многоэтажных зданий приведены в Таблице 3-4.

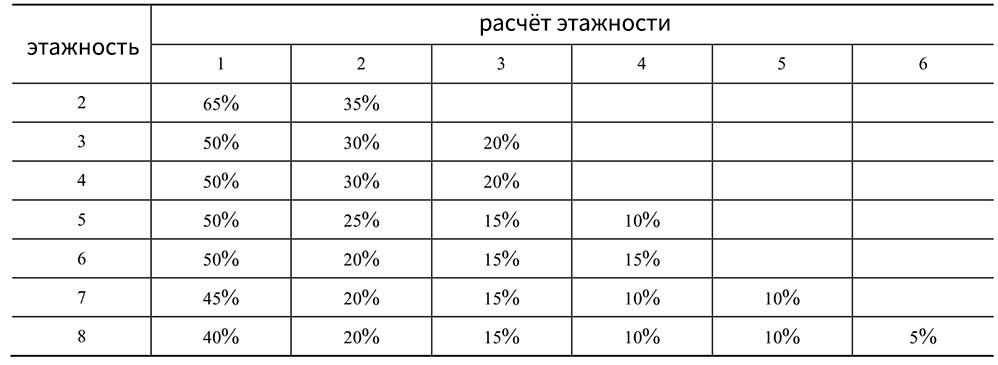

Таблица 3-4. Распределение тепловой нагрузки лестничной клетки в многоэтажных зданиях
Кроме того, что касается количества секций чугунных радиаторов, для моделей с широкими колонками (включая колончато-ребристые) не рекомендуется собирать более 20 секций, а для моделей с узкими колонками — более 25 секций. В вертикальных однотрубных и двухтрубных системах отопления две группы радиаторов в одном помещении могут быть соединены последовательно горизонтальной однотрубной схемой с разносторонним подключением, либо с односторонним подключением верхнего и нижнего патрубков. При одностороннем подключении верхний и нижний соединительные патрубки между радиаторами должны иметь тот же диаметр, что и присоединительные отверстия радиаторов, для обеспечения гидравлической балансировки и эстетичности.
2. Установка радиаторов: детали определяют срок службы
Монтаж радиаторов также регламентируется строгими техническими стандартами. За исключением детских садов, учреждений для пожилых людей и зданий со специальными функциональными требованиями, радиаторы следует устанавливать открыто для облегчения теплоотдачи и повседневной очистки. Если скрытая установка необходима, декоративный кожух должен иметь правильно спроектированные каналы для циркуляции воздуха, достаточную площадь проходного сечения и обеспечивать удобство обслуживания. Наружную поверхность радиатора следует окрашивать неметаллическим покрытием для снижения риска коррозии металла.
В детских садах, учреждениях для пожилых людей и зданиях со специальными требованиями радиаторы из соображений безопасности должны устанавливаться скрыто или оснащаться защитными экранами для предотвращения ожогов и других несчастных случаев.
Способ установки радиатора определяется главным образом типом изделия. Чугунные радиаторы обычно имеют два варианта монтажа: напольный (на ножках) и настенный. Монтажные размеры варьируются в зависимости от модели радиатора и должны строго соответствовать каталогам продукции, строительным нормам и правилам приёмки работ или типовым чертежам по установке отопительного оборудования, принятым в стране или регионе. Основные требования к размерам таковы: расстояние от задней поверхности радиатора до стены обычно составляет 40–50 мм, а для стальных пластинчатых радиаторов оно может быть уменьшено до 20–30 мм — для обеспечения как эффективности теплоотдачи, так и надёжности крепления.
3. Качество отопления определяется деталями
От выбора места размещения до соблюдения монтажных размеров — каждый технический аспект, связанный с радиатором, влияет на то, будет ли система отопления работать эффективно, безопасно и долговечно. Для проектировщиков и монтажников систем отопления и вентиляции соблюдение этих, казалось бы, незначительных норм является ключом к обеспечению равномерного тепла в каждом помещении.
Являясь профессиональным производителем с почти двадцатилетним опытом в сфере интеллектуального управления HVAC-системами, компания ООО «Чжэцзян Байилун Интеллектуальная Система Управления» (Byelearn) предлагает высокоточные термостатические радиаторные клапаны, коллекторные группы с расходомерами и другие ключевые продукты, соответствующие международным стандартам EN215 и CE. Наше оборудование идеально совместимо с радиаторами любого типа, помогая конечным элементам систем отопления достигать более точного контроля температуры и более высокой энергоэффективности.
