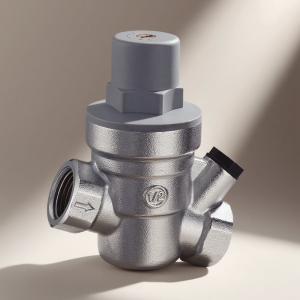

Редукционный клапан: стабильное давление воды — надежная гарантия энергосбережения

В современных системах водоснабжения зданий и системах отопления, вентиляции и кондиционирования стабильность давления воды напрямую влияет на эффективность работы оборудования и комфорт водопользования. Редукционный клапан, как специальное устройство для автоматического снижения рабочего давления в трубопроводе, путем точной регулировки уменьшает высокое давление перед клапаном до необходимого уровня за ним. Он широко применяется в высотных зданиях, городских водопроводных сетях, шахтах и различных промышленных объектах, обеспечивая надлежащее давление и расход воды в каждой точке водопользования.

Согласно статистике, уровень утечек и потерь воды прямо пропорционален величине давления в системе водоснабжения. Рациональное использование редукционных клапанов позволяет эффективно улучшить режим работы системы, обеспечивая экономию воды до 30%. Byelearn,深耕 в области отопления, вентиляции и кондиционирования на протяжении почти двух десятилетий, неизменно стремится предлагать клиентам высоконадежные и высокопроизводительные редукционные клапаны, способствуя эффективной и стабильной работе систем.

Подробный анализ принципа работы

Основной принцип работы редукционного клапана заключается в использовании метода дросселирования для создания выходного давления ниже входного, при этом стабилизация выходного давления осуществляется за счет энергии самой рабочей среды.

Затвор клапана управляется мембраной. На мембрану сверху воздействует пружина с усилием вниз, снизу — давление жидкости с усилием вверх. Когда на выходе нет потока воды, давление на входе и выходе мгновенно выравнивается, давление под мембраной превышает усилие пружины, мембрана поднимается вверх, закрывая клапан, и выходное давление сохраняется на заданном уровне. Когда вода потребляется downstream, выходное давление падает, и под действием усилия пружины мембрана открывает редукционный клапан до тех пор, пока давление воды не уравновесит усилие пружины. В этот момент клапан плавно открывается, создавая определенное гидравлическое сопротивление, и выходное давление стабилизируется на заданном значении.

С точки зрения гидродинамики, редукционный клапан представляет собой дроссельный элемент с переменным местным сопротивлением. Изменяя площадь дросселирования, он изменяет скорость потока и кинетическую энергию жидкости, создавая различные потери давления и тем самым достигая цели снижения давления. Затем, благодаря координации системы управления и регулирования, колебания давления за клапаном уравновешиваются усилием пружины, обеспечивая поддержание давления в заданных пределах погрешности.

Методы регулировки

Диапазон регулировки давления редукционного клапана в основном зависит от жесткости регулировочной пружины. Для обеспечения точности регулировки рекомендуется следовать следующей процедуре:

1. Закройте запорный клапан перед редукционным клапаном, откройте запорный клапан после него, создав среду с низким давлением на выходе;
2. Поверните регулировочный винт против часовой стрелки до верхнего положения (относительно низкое выходное давление), затем закройте запорный клапан после редукционного клапана;
3. Медленно откройте запорный клапан перед редукционным клапаном до полного открытия, плавно поворачивая регулировочный винт по часовой стрелке, установите выходное давление на требуемое значение (ориентируясь по показаниям манометра за клапаном);
4. После завершения настройки затяните контргайку и откройте задвижку после редукционного клапана.

Важное примечание: Регулировку следует производить постепенно от низкого давления к высокому, чтобы избежать чрезмерных колебаний давления, которые могут повлиять на стабильность системы.

Когда требуемое выходное давление редукционного клапана высоко или диаметр условного прохода велик, использование только регулировочной пружины для прямой настройки приводит к необходимости применения пружины большой жесткости. В этом случае при изменении расхода колебания выходного давления будут значительными, а конструктивные размеры клапана увеличатся. Поэтому при выборе и применении редукционных клапанов необходимо рационально подбирать модель и способ регулировки в соответствии с условиями работы системы.

Ключевые моменты настройки и методы регулировки

3.1 Основные требования к настройке редукционного клапана

• Статическое и динамическое давление до и после редукционного клапана должны соответствовать проектным требованиям;
• Расход на выходе должен соответствовать проектным требованиям; при расходе, составляющем 150% от проектного, динамическое давление за клапаном не должно быть менее 65% номинального рабочего давления;
• При малом расходе, проектном расходе и расходе 150% от проектного не должно возникать заметного шума;
• Разница между статическим и динамическим давлением за клапаном должна соответствовать проектным требованиям.

3.2 Методы регулировки

Диапазон регулировки давления редукционного клапана в основном зависит от жесткости регулировочной пружины. Для обеспечения точности регулировки рекомендуется следовать следующей процедуре:

1. Закройте запорный клапан перед редукционным клапаном, откройте запорный клапан после него, создав среду с низким давлением на выходе;
2. Поверните регулировочный винт против часовой стрелки до верхнего положения (относительно низкое выходное давление), затем закройте запорный клапан после редукционного клапана;
3. Медленно откройте запорный клапан перед редукционным клапаном до полного открытия, плавно поворачивая регулировочный винт по часовой стрелке, установите выходное давление на требуемое значение (ориентируясь по показаниям манометра за клапаном);
4. После завершения настройки затяните контргайку и откройте задвижку после редукционного клапана.

Важное примечание: Регулировку следует производить постепенно от низкого давления к высокому, чтобы избежать чрезмерных колебаний давления, которые могут повлиять на стабильность системы.

Когда требуемое выходное давление редукционного клапана высоко или диаметр условного прохода велик, использование только регулировочной пружины для прямой настройки приводит к необходимости применения пружины большой жесткости. В этом случае при изменении расхода колебания выходного давления будут значительными, а конструктивные размеры клапана увеличатся. Поэтому при выборе и применении редукционных клапанов необходимо рационально подбирать модель и способ регулировки в соответствии с условиями работы системы.

Обязательства Byelearn

Как профессиональный производитель с почти двадцатилетним опытом в области систем отопления, вентиляции и кондиционирования, Byelearn неизменно придерживается ключевых принципов: строгий контроль качества, глубокое знание нормативных требований, гибкое удовлетворение потребностей клиентов. Наши редукционные клапаны проходят строгий контроль качества на всех этапах — от выбора сырья до выпуска готовой продукции, что гарантирует их стабильную и надежную работу в любых сложных системах.

Будь то системы водоснабжения высотных зданий или промышленные и гражданские проекты в области отопления и вентиляции, редукционные клапаны Byelearn обеспечивают точное, стабильное и долговечное регулирование давления воды.

Для получения дополнительной информации о продукции или технической поддержки, пожалуйста, свяжитесь с нами.
