Прямой термостатический клапан: принцип работы?

Если честно, многие думают, что разобраться с прямым термостатическим клапаном — дело пяти минут: чувствительный элемент, шток, седло — и всё. Но на практике, когда начинаешь вникать в детали монтажа или сталкиваешься с нештатными режимами работы системы, понимаешь, что нюансов здесь больше, чем кажется. Попробую изложить, как я это вижу, без глянца и учебных схем.

Что на самом деле скрывается за ?прямым? действием

Термин ?прямой? здесь ключевой, и его часто трактуют слишком буквально. Речь идет о том, что термостатический клапан управляется непосредственно термочувствительным элементом (сильфоном или восковым термоэлементом) без каких-либо внешних источников энергии или усилителей. Сила расширения среды внутри элемента напрямую передается на шток, который перекрывает или открывает проходное сечение. Казалось бы, просто. Но именно в этой простое и кроется первая засада: чувствительность и быстродействие целиком зависят от качества и калибровки этого самого элемента. Видел я, например, клапаны, где из-за неидеальной герметичности сильфона после пары сезонов начинался ?дрейф? уставки — температура в помещении уже скачет, а клапан реагирует с опозданием в полчаса.

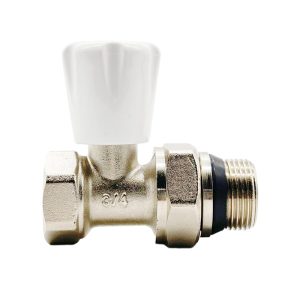

Вот тут и проявляется разница между продукцией. Возьмем, к примеру, компанию ООО Чжэцзян Байилун Интеллектуальная Система Управления (сайт их — https://www.byelearn.ru). Они, как производитель с почти 20-летним стажем, делают упор именно на долговременную стабильность термоэлемента. В их каталогах акцент на то, что клапаны рассчитаны на постоянные циклы расширения-сжатия. На деле это означает, что при подборе для объекта с высокими суточными перепадами температур (скажем, павильон с большим остеклением) такие нюансы приходится учитывать в первую очередь, а не гнаться за самой низкой ценой.

И еще один момент, который редко озвучивают в спецификациях: инерционность. Прямое действие — не значит мгновенное. Если термоэлемент заполнен воском, его реакция на изменение температуры воздуха в комнате может занимать несколько минут. Это не всегда плохо — система избегает ?дерганий? при кратковременном сквозняке. Но если клапан установлен в зоне с локальным перегревом (возле телевизора или компьютера), он может преждевременно перекрыть поток, пока в остальной части комнаты еще прохладно. Приходится либо переносить датчик, либо использовать выносные капиллярные датчики, что уже усложняет конструкцию.

Конструктивные ловушки и опыт монтажа

Переходя к практике установки. Казалось бы, вкрутил в обратку или подачу — и готово. Но тип присоединения и ориентация клапана в пространстве — это целая наука. Большинство современных прямых клапанов допускают монтаж в любом положении, но я лично сталкивался с ситуацией, когда клапан, установленный штоком горизонтально, через год начинал подтекать по штоку. Причина — неравномерный износ сальникового уплотнения под действием силы тяжести самого штока. Производитель, конечно, говорит, что это возможно только при превышении давления или температуры, но факт остается.

Еще один практический совет — обращайте внимание на пропускную способность (Kvs). Часто проектировщики, чтобы перестраховаться, берут клапан с завышенным Kvs. А потом жильцы жалуются, что регулятор работает слишком ?грубо?: либо полностью открыт, либо полностью закрыт, плавной регулировки нет. Особенно это критично в системах с погодозависимой автоматикой, где требуется именно пропорциональное регулирование. Тут нужно либо подбирать клапан с характеристикой, максимально близкой к расчетному расходу, либо, что реже, использовать клапаны с так называемой ?плоской? характеристикой, которые лучше работают на частичных открытиях.

Кстати, о материале корпуса. Латунь — стандарт. Но качество латуни разное. На старых объектах видел, как клапаны из дешевого сплава с высоким содержанием примесей буквально ?разъедало? изнутри агрессивным теплоносителем. Сейчас многие ответственные производители, включая упомянутую Байилун, используют латунь марки CW617N или аналог — она лучше сопротивляется децинфикации. Это та деталь, которую не видно при приемке, но которая определяет срок службы в 10 лет против 3-4.

Взаимодействие с системой: неочевидные конфликты

Прямой термостатический клапан — не остров. Его работа напрямую зависит от остальных элементов системы. Классическая ошибка — установка клапана в систему с неотбалансированными ветками. Если где-то до радиатора давление завышено, а где-то занижено, клапан не сможет корректно регулировать расход. Он либо не откроется достаточно, либо, наоборот, не сможет прикрыться для снижения температуры. Балансировочный клапан на обратке радиатора — не прихоть, а необходимость для работы термостатической головки.

Другая история — шум. Иногда на объектах жалуются на свист или щелчки в радиаторах. Часто винят именно термоклапаны. Но в случае с прямым действием причина обычно не в нем самом, а в избыточном перепаде давления на нем. Когда клапан прикрыт, а перепад большой, поток на дросселирующей кромке может стать сверхзвуковым — отсюда и свист. Решение — предварительная настройка редуктора давления или, опять же, балансировка системы. Сам по себе качественный клапан, как правило, имеет профилированный плунжер, который минимизирует шумообразование, но против законов физики не попрешь.

И конечно, нельзя забывать про качество теплоносителя. Мелкая взвесь, окалина, песок — все это смерть для любого клапана, а для прямого, с его плотными посадочными местами, особенно. Один раз видел, как на новостройке после опрессовки и промывки системы забыли снять временные сетчатые фильтры. Через месяц половина термоголовок ?залипла? в одном положении. При вскрытии — седло клапана было исполосовано абразивом. Теперь всегда настаиваю на установке штатных магнитно-механических фильтров сразу после стояка.

Эволюция и что ждет в будущем

Если говорить о трендах, то прямой привод никуда не денется — это надежно и энергонезависимо. Но ?начинка? меняется. Все больше производителей, в том числе и китайские лидеры вроде Байилун, предлагают термоэлементы с жидкостным или газовым наполнением, которые имеют более линейную характеристику и меньше подвержены влиянию атмосферного давления. Это уже не та восковая таблетка из девяностых.

Также растет спрос на клапаны с предварительной настройкой. По сути, это тот же прямой термостатический клапан, но с возможностью ограничить максимальный расход вручную. Это удобно для проектировщиков и монтажников, так как упрощает балансировку. На сайте byelearn.ru, например, в описаниях продукции этот функционал часто выделяется как ключевой для коммерческих объектов.

Что касается будущего, то, на мой взгляд, основной прогресс будет в материалах и точности изготовления. Возможно, появятся более стойкие к износу покрытия седла и плунжера. Но сама концепция — физическое расширение среды при нагреве для перемещения штока — останется непоколебимой. Она прошла проверку временем, и менять ее на что-то электронное в массовом сегменте систем отопления просто нецелесообразно.

Резюме без глянца

Итак, что в сухом остатке? Принцип работы прямого термостатического клапана основан на простом физическом явлении. Но его эффективная работа в реальной системе — это результат учета массы факторов: от правильного гидравлического расчета и качества монтажа до свойств самого теплоносителя. Это не ?установил и забыл?, а элемент, требующий понимания.

Выбирая клапан, стоит смотреть не только на цену и бренд, но и на историю производителя в конкретном сегменте. Те же компании вроде ООО Чжэцзян Байилун Интеллектуальная Система Управления, которые специализируются на арматуре для HVAC с 2004 года, часто предлагают более сбалансированные по цене и надежности решения, чем раскрученные европейские бренды, потому что их продукция изначально заточена под разнообразные, иногда далекие от идеала, условия эксплуатации.

Главное — помнить, что не бывает универсальных решений. Клапан, идеально работающий в малоэтажном коттедже с теплыми полами, может быть не лучшим выбором для высотного здания с центральным элеваторным узлом. И именно в этом — понимании контекста — и заключается настоящая профессиональная работа с таким, казалось бы, простым устройством, как прямой термостатический клапан.
