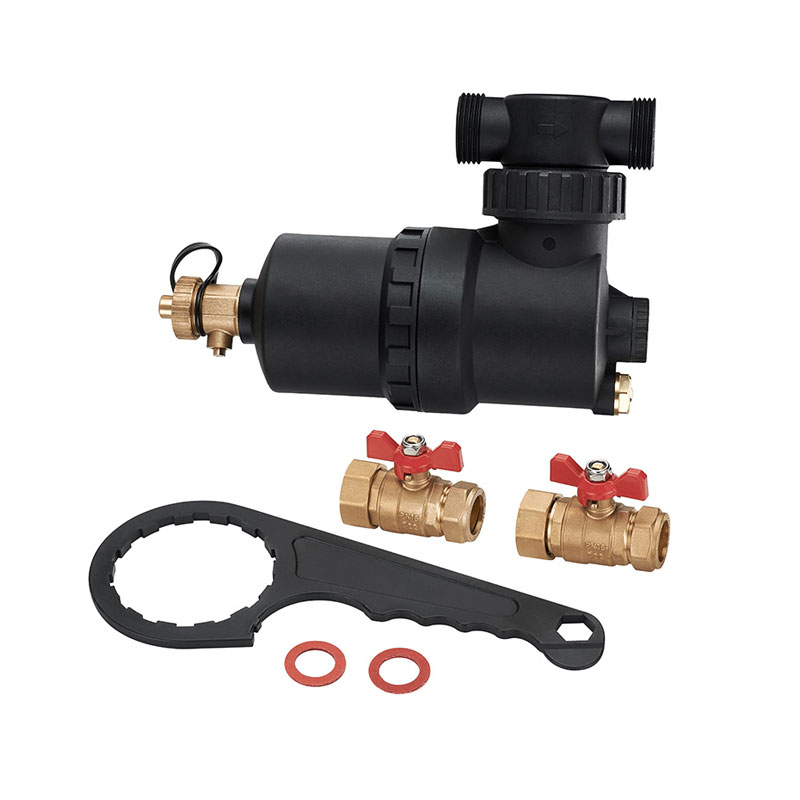

Принцип работы магнитного фильтра котла

2025-07-05

Структура ядра и рабочий процесс

1. Магнитный фильтрующий элемент
Он состоит из постоянного магнита (NdFeB/феррит стронция) или электромагнитной катушки, которая генерирует сильное магнитное поле.
Магниты обычно расположены в форме сот или сетки для максимального увеличения площади адсорбции.
2. Путь прохождения жидкости
Подача обратной воды/воды котла поступает в корпус фильтра с входного отверстия и протекает через магнитный фильтрующий элемент.
Ферромагнитные частицы захватываются магнитным полем и адсорбируются на поверхности магнитного стержня или в зазоре между сетчатыми фильтрами.
Очищенная жидкость выводится из выпускного отверстия и поступает в котельную систему.
3. Очистка сточных вод
Ручной тип: После закрытия клапана выньте магнитный стержень и почистите его щеткой вручную.
Автоматический тип: регулярный сброс сточных вод через электрический скребок или систему обратной промывки (требуется размагничивание).

Ключевые технические особенности

1. Эффективная адсорбция
Он улавливает ферромагнитные частицы размером до ≥1 мкм (КПД >95%) и снижает риск загрязнения котла.
2. Конструкция без расходных материалов
Нет необходимости в замене фильтра, а срок службы магнитного фильтрующего элемента может достигать более 10 лет (коэффициент затухания постоянных магнитов <1%/год).
3. Низкие потери давления
Структура потока оптимизирована, а перепад давления составляет < 0,1 бар (на 30% меньше энергопотребления по сравнению с традиционными фильтрами).
